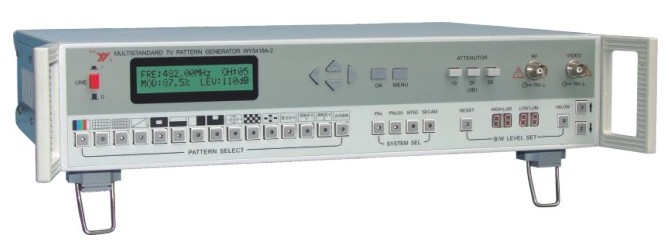

1 特點

◎ 支持PAL/NTSC/SECAM三大彩色電視制式.

◎ 有CVBS, S-VIDEO,色差分量Y.Cb.Cr三種視頻輸出方式.

◎ 數字技術發生十六種視頻圖像和16：9圖像（選購件）,適宜LCD和PDP電視機.

◎ 彩色綜合測試卡、飛利浦卡、五園圖、國標圖、多波群、輻射清晰度卡、水平/垂直清晰度卡、靜物圖等,任選四幅測試卡。

◎ 數字頻率合成產生載波,能設置存儲十個頻道數。方便快速換臺.

◎ RF輸出高電平:達110 dBμV.50dB衰減器分三擋：10dB，20dB，20dB。

◎ 伴音頻偏6.5MHz,6MHz,5.5MHz,4.5MHz可變換,兼容多種電視制式.

◎ 窗口黑白電平用戶控制,LCD屏菜單式顯示多種參數.

◎ 系統通訊控制接口RS232 (選購件).

2 工作特性

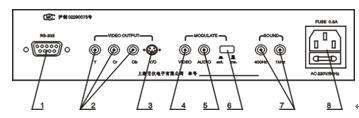

3 后面板示意圖：

(1) RS232接口座(選購件)：按用戶要求而定。

(2) 三個BNC 座：視頻色差分量輸出口。

(3) S-VIDEO輸出端口：要用S連接線連接。

(4) 外視頻輸入口,輸入視頻外調制信號。

(5) 外音頻輸入口,輸入伴音外調制信號。

(6) 外調制選擇開關。

(7) 二個BNC座：1kHz和400Hz音頻信號輸出口。

(8) 電源座：操作時注意電壓和頻率,要和標志數據相符(內帶備用保險絲一支)。

4 測試圖形

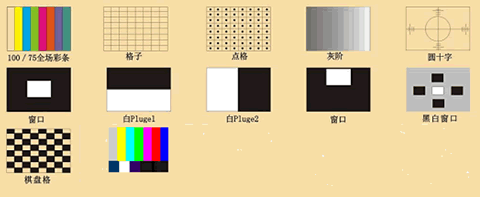

4.1 基本圖形十二種:

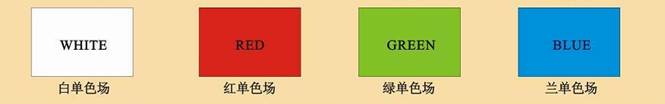

4.2 四種單色場圖形:

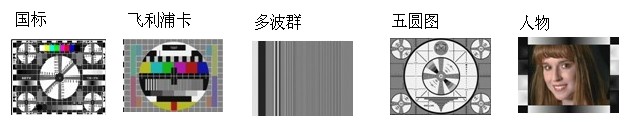

4.3 清晰度測試圖案(可任選4幅):
